Topologia sieci odnosi się do fizycznego i logicznego układu węzłów i połączeń w sieci komputerowej. Konfiguracje te określają sposób połączenia urządzeń, przepływ danych w sieci oraz odporność sieci na awarie i ataki.
Table of Contents
Czym jest topologia sieci?
Sieć składa się ze zbioru połączonych ze sobą węzłów, które mogą się ze sobą komunikować. Węzły mogą obejmować urządzenia, takie jak komputery, serwery, routery i przełączniki. Topologie sieci są zazwyczaj wizualizowane za pomocą wykresu przedstawiającego połączenia między węzłami.
Wybór odpowiedniej topologii sieci to coś więcej niż tylko optymalizacja transmisji danych — ma to bezpośredni wpływ na stan cyberbezpieczeństwa, wydajność operacyjną oraz szybkość i skuteczność reagowania organizacji na incydenty związane z bezpieczeństwem.
Jakie są składniki topologii sieci?
Topologie sieciowe składają się z kilku kluczowych elementów definiujących sposób działania sieci:
Węzły: Węzły to punkty końcowe lub urządzenia w sieci — takie jak komputery, serwery, drukarki, routery i urządzenia IoT — które przesyłają, odbierają lub przechowują dane. W każdej topologii węzły te muszą być chronione za pomocą kontroli dostępu, narzędzi bezpieczeństwa punktów końcowych i regularnych poprawek, aby zminimalizować narażenie na zagrożenia.
Łącza: Łącza to nośniki transmisji (przewodowe, takie jak Ethernet lub bezprzewodowe, takie jak Wi-Fi), które przenoszą dane między węzłami. Jakość, szybkość i typ łącza wpływają na szybkość przenoszenia danych i odporność sieci na zakłócenia.
Karty sieciowe (NIC): Karty sieciowe to elementy sprzętowe węzła, które umożliwiają mu połączenie z siecią. Zarządzają one dostępem urządzenia do łącza, przesyłają dane i odbierają pakiety. Każda sieć NIC ma unikalny adres MAC, który może być używany do uwierzytelniania, kontroli dostępu lub analizy kryminalistycznej w dochodzeniach dotyczących bezpieczeństwa.
- Przełączniki i routery: Przełączniki działają w sieciach lokalnych (LAN), aby kierować ruch między urządzeniami, podczas gdy routery łączą różne sieci (np. sieć korporacyjną z Internetem). Urządzenia te pełnią rolę kluczowych punktów kontrolnych w każdej topologii. Często hostują funkcje bezpieczeństwa, takie jak reguły zapory sieciowej, wykrywanie włamań, segmentacja VLAN i monitorowanie ruchu sieciowego.
Przykłady topologii sieci
Poniżej przedstawiono powszechne przykłady pokazujące, jak wybór topologii sieci dostosowuje się do specyficznych potrzeb operacyjnych i bezpieczeństwa.
- Mała sieć biurowa (Topologia gwiazdy)
W wielu małych biurach wszystkie urządzenia pracowników łączą się z centralnym przełącznikiem lub routerem. Ta topologia gwiazdy jest łatwa do zarządzania i rozwiązywania problemów, ale centralne urządzenie staje się krytycznym punktem awarii i kluczowym elementem kontroli bezpieczeństwa. - Sieć kampusu korporacyjnego (Topologia hybrydowa)
Duże organizacje często używają topologii hybrydowych, łącząc struktury gwiazdy, siatki i drzewa. Poszczególne działy mogą używać topologii gwiazdy, podczas gdy infrastruktura rdzeniowa korzysta z redundantnych połączeń siatkowych, aby zapewnić dostępność i wspierać segmentację. - Sieć centrum danych (Topologia siatki lub częściowej siatki)
Centra danych często używają topologii siatki lub częściowej siatki, aby zapewnić redundancję między serwerami, przełącznikami i systemami przechowywania danych. Ten projekt poprawia tolerancję na błędy i wspiera wysoką dostępność dla krytycznych obciążeń. - Architektura sieci w chmurze (Topologia logiczna)
W środowiskach chmurowych topologia sieci jest w dużej mierze logiczna, a nie fizyczna. Wirtualne sieci, podsieci, tabele routingu i grupy zabezpieczeń definiują, jak ruch przepływa między obciążeniami, mimo że fizyczna infrastruktura jest zredukowana. - Sieć przemysłowa lub IoT (Topologia magistrali lub segmentowanej hybrydy)
Zakłady produkcyjne i środowiska IoT mogą używać topologii magistrali lub hybrydowych do łączenia czujników, kontrolerów i systemów monitorowania. Te sieci często wymagają silnej segmentacji, aby zapobiec wpływowi pojedynczego skompromitowanego urządzenia na operacje. - Sieć domowa (Prosta topologia gwiazdy)
Większość sieci domowych używa prostej topologii gwiazdy, w której urządzenia łączą się z jednym bezprzewodowym routerem. Chociaż prosta, zła konfiguracja lub przestarzałe oprogramowanie układowe mogą narazić całą sieć na zewnętrzne zagrożenia. - Sieć dostawcy usług (Wysoce redundantna topologia siatki)
Dostawcy usług internetowych polegają na złożonych topologiach siatki, aby efektywnie kierować ruchem i utrzymywać czas pracy. Wiele ścieżek między węzłami pozwala na przekierowanie ruchu podczas awarii lub ataków.
Te przykłady pokazują, że topologia sieci nie jest tylko teoretycznym pojęciem. Bezpośrednio wpływa na sposób komunikacji systemów, sposób zarządzania awariami i skuteczność stosowania kontroli bezpieczeństwa w różnych środowiskach.
Topologia fizyczna vs. topologia logiczna
Topologia fizyczna odnosi się do rzeczywistego układu kabli, urządzeń i innych elementów sieciowych. Przedstawia ona sposób fizycznej budowy sieci.
Logiczna topologia opisuje przepływ danych w sieci, niezależnie od jej fizycznego wyglądu. Określa sposób komunikacji urządzeń i ścieżki pakietów danych.
Na przykład sieć może korzystać z topologii fizycznej gwiazdy, ale wdrożyć topologię logiczną magistrali w zakresie obsługi komunikacji. W planowaniu cyberbezpieczeństwa należy uwzględnić zarówno fizyczne, jak i logiczne układy, ponieważ luki w zabezpieczeniach mogą występować na każdym poziomie.
Jakie są typy topologii sieci?
Topologia magistrali
W topologii magistrali wszystkie węzły są połączone z jedną linią komunikacyjną, z każdym węzłem reprezentującym przystanek na trasie. Chociaż łatwa do skonfigurowania, ma ograniczoną skalowalność i jest bardzo podatna na pojedyncze punkty awarii. Zakłócenie w dowolnym miejscu topologii magistrali może spowodować awarię całej sieci.
Topologia gwiaździsta
Topologia gwieździsta jest skonfigurowana w taki sposób, że każdy węzeł w sieci jest bezpośrednio podłączony do centralnego koncentratora lub przełącznika. To jedna z najczęstszych topologii ze względu na prostotę i łatwość zarządzania. Centralny koncentrator staje się jednak krytyczną luką w zabezpieczeniach, a jeśli się zawiedzie lub zostanie naruszona, cała sieć może się zepsuć.
Topologia pierścienia
W topologii pierścieniowej każde urządzenie jest połączone z dwoma innymi, tworząc pierścień. Dane przemieszczają się w jednym kierunku, a to poprawia przewidywalność, ale wprowadza opóźnienia i jest podatne na awarie w przypadku awarii jednego węzła — chyba że stosowane są mechanizmy odporne na błędy, takie jak topologie dwóch pierścieni.
Topologia siatki (mesh)
W pełnej topologii sieci typu mesh każdy węzeł jest połączony z wieloma innymi węzłami. To rozległe połączenie wzajemne zapewnia doskonałą redundancję i odporność na błędy, ale jest kosztowne i skomplikowane we wdrożeniu. Topologie częściowej siatki pozwalają obniżyć koszty przy zachowaniu redundancji.
Topologia hybrydowa
Topologie hybrydowe łączą elementy dwóch lub więcej różnych topologii, aby sprostać konkretnym potrzebom. Na przykład hybryda typu star-bus może wykorzystywać konfiguracje typu star (gwieździstą) w ramach działów, ale łączyć je za pomocą struktury typu bus (magistrali). Strategie bezpieczeństwa muszą uwzględniać unikalne zagrożenia każdej topologii.
Dlaczego topologia sieci ma znaczenie w cyberbezpieczeństwie?
Przemyślana topologia sieci może ułatwić szybsze wykrywanie zagrożeń, usprawnić reagowanie na incydenty i ograniczyć potencjalne szkody, jakie może wyrządzić atakujący.
Na przykład w słabo posegmentowanej sieci, gdy atakujący naruszy jeden punkt końcowy, może łatwo przejść w bok między systemami, aby eskalować uprawnienia lub wyodrębnić wrażliwe dane. Natomiast bezpiecznie podzielona topologia z zaporami, sieciami VLAN i odizolowanymi systemami krytycznymi może ograniczyć włamania do niewielkiego obszaru, zyskując cenny czas na wykrycie i reakcję.
Ponadto topologia sieci ma wpływ na:
Możliwości wykrywania zagrożeń: Scentralizowane topologie ułatwiają monitorowanie ruchu, ale mogą również wprowadzać pojedyncze punkty awarii nadzoru, podczas gdy zdecentralizowane struktury wymagają bardziej złożonych strategii widoczności.
Czas reakcji: Sieci z nadmiarowością i wieloma ścieżkami komunikacyjnymi mogą szybciej odzyskać sprawność po ukierunkowanych atakach lub awariach.
Zarządzanie lukami w zabezpieczeniach: Topologia wpływa na sposób wdrażania i egzekwowania poprawek, konfiguracji i zasad bezpieczeństwa w całej organizacji.
Zrozumienie tej dynamiki pozwala zespołom ds. cyberbezpieczeństwa lepiej dostosować najlepsze praktyki bezpieczeństwa sieci do technicznych realiów architektury sieci.

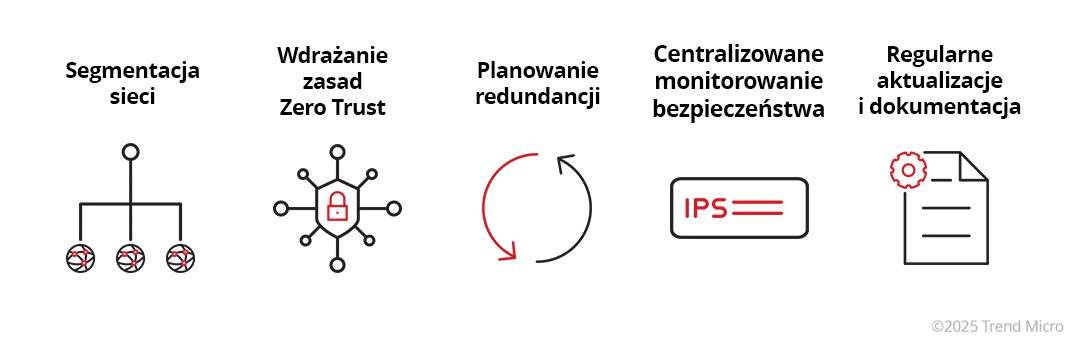

Najlepsze praktyki projektowania bezpiecznych topologii sieci
Aby zaprojektować bezpieczną topologię sieci, należy rozważyć następujące praktyki:
Segmentacja sieci: Podziel sieci na strefy w oparciu o czułość i funkcje, korzystając z sieci VLAN i zapór sieciowych, aby odizolować kluczowe zasoby od mniej bezpiecznych obszarów.
Wdrożenie zasad Zero Trust: Zaprojektuj swoją sieć bez dorozumianego zaufania — sprawdzaj i monitoruj całą komunikację.
Planowanie redundancji: Upewnij się, że istnieją zapasowe ścieżki komunikacji i mechanizmy przełączania awaryjnego, aby zapewnić ciągłość usług podczas ataków lub awarii sprzętu.
Scentralizowane monitorowanie bezpieczeństwa: Pozycjonuj systemy IDS/IPS i zbieraj dane w kluczowych punktach sieciowych, aby zmaksymalizować widoczność i wykrywanie zagrożeń.
- Regularne aktualizowanie i dokumentowanie: Regularnie kontroluj projekt sieci i aktualizuj dokumentację, aby odzwierciedlała zmiany. Przestarzałe mapy to poważna odpowiedzialność podczas incydentu.
W jaki sposób topologia sieci wspiera większe bezpieczeństwo sieci
Topologia sieci nie tylko kształtuje sposób łączenia systemów, ale także określa, jak można je chronić.
Zrozumienie sposobu przepływu danych między punktami końcowymi, użytkownikami, aplikacjami i urządzeniami zapewnia wyraźniejszy obraz powierzchni ataku. Trend Vision One™ — Network Security wykorzystuje te informacje do zapewniania widoczności w czasie rzeczywistym, zapobiegania zagrożeniom i skalowalnej ochrony w nawet najbardziej złożonych środowiskach sieciowych.
Dzięki zintegrowanej inteligencji zagrożeń, szybkiemu wykrywaniu zagrożeń i egzekwowaniu zasad zerowego zaufania platforma Trend Vision One dostosowuje zabezpieczenia do architektury sieci, pomagając zapobiegać włamaniom, zanim się rozprzestrzenią.
Joe Lee jest wiceprezesem ds. zarządzania produktami w Trend Micro, gdzie kieruje globalną strategią i rozwojem produktów w zakresie rozwiązań bezpieczeństwa poczty elektronicznej i sieci dla przedsiębiorstw.
Często zadawane pytania (FAQ)
Czym jest topologia sieci?
Topologia sieci to układ urządzeń i połączeń, wpływający na wydajność, skalowalność i bezpieczeństwo.
Jakie są główne typy topologii sieci?
Popularne typy to gwiazda, magistrala, pierścień, siatka i hybrydowa, każda z unikalnymi zaletami.
Dlaczego topologia sieci jest ważna dla cyberbezpieczeństwa?
Wpływa na przepływ danych i punkty podatności, kluczowa dla skutecznych zabezpieczeń.
Która topologia sieci jest najbezpieczniejsza?
Siatka jest najbezpieczniejsza dzięki redundantnym ścieżkom i decentralizacji, minimalizując ryzyko awarii i ataków.
Jaka jest różnica między topologią fizyczną a logiczną?
Fizyczna opisuje układ sprzętu, logiczna definiuje przepływ danych i komunikację.
Jak firmy mogą wybrać najlepszą topologię sieci?
Analizując skalowalność, koszty, wydajność i bezpieczeństwo, aby dopasować topologię do potrzeb.
Jak Trend Micro chroni infrastrukturę sieciową?
Trend Micro zapewnia wykrywanie zagrożeń, segmentację i ochronę punktów końcowych przed cyberatakami.
