Die Netzwerktopologie beschreibt die physische und logische Anordnung von Knoten und Verbindungen innerhalb eines Computernetzwerks. Diese Konfigurationen bestimmen, wie Geräte miteinander verbunden sind, wie Daten über das Netzwerk übertragen werden und wie widerstandsfähig ein Netzwerk gegen Ausfälle oder Angriffe ist.
Inhalt
Was ist Netzwerktopologie?
Ein Netzwerk besteht aus einer Reihe vernetzter Knoten, die miteinander kommunizieren können. Zu den Knoten können Geräte wie Computer, Server, Router und Switches gehören. Netzwerktopologien werden typischerweise mithilfe eines Diagramms visualisiert, das die Verbindungen zwischen den Knoten zeigt.
Bei der Auswahl der richtigen Netzwerktopologie geht es nicht nur um die Optimierung der Datenübertragung. Die Netzwerktopologie wirkt sich direkt auf Ihre Cybersicherheit, die betriebliche Effizienz und die Geschwindigkeit und Effektivität aus, mit der Ihr Unternehmen auf Sicherheitsvorfälle reagieren kann.
Komponenten von Netzwerktopologien
Netzwerktopologien bestehen aus mehreren Schlüsselkomponenten, die definieren, wie das Netzwerk funktioniert:
Knoten: Knoten sind Endpunkte oder Geräte innerhalb eines Netzwerks, die Daten entweder übertragen, empfangen oder speichern. Dazu zählen etwa Computer, Server, Drucker, Router und IoT-Geräte, In jeder Topologie müssen diese Knoten durch Zugriffskontrollen, Endpunkt-Sicherheitstools und regelmäßiges Patching geschützt werden, um die Gefährdung durch Bedrohungen zu minimieren.
Links: Links sind Übertragungsmedien,die Daten zwischen Knoten übertragen. Sie können drahtgebunden sein, wie Ethernet, oder drahtlos, wie Wi-Fi. Die Qualität, Geschwindigkeit und Art der Verknüpfung beeinflussen, wie schnell Daten verschoben werden können und wie resilient das Netzwerk gegenüber Störungen ist.
Network Interface Cards (NICs): NICs sind Hardwarekomponenten innerhalb eines Knotens, die es ihm ermöglichen, sich mit einem Netzwerk zu verbinden. Sie verwalten, wie ein Gerät auf den Link zugreift, Daten überträgt und Pakete empfängt. Jede NIC verfügt über eine eindeutige MAC-Adresse, die für die Authentifizierung, Zugriffskontrolle oder forensische Analyse bei Sicherheitsuntersuchungen verwendet werden kann.
- Switches und Router: Switches arbeiten innerhalb lokaler Netzwerke (LANs), um den Datenverkehr zwischen Geräten zu steuern. Router verbinden verschiedene Netzwerke miteinander, etwa ein Unternehmensnetzwerk mit dem Internet. Diese Geräte dienen als wichtige Kontrollpunkte in jeder Topologie. Sie hosten häufig Sicherheitsfunktionen wie Firewall-Regeln, Intrusion Detection, VLAN-Segmentierung und Überwachung des Datenverkehrs.
Beispiele für Netzwerktopologien
Im Folgenden sind gängige Beispiele aufgeführt, die zeigen, wie die Wahl der Netzwerktopologie spezifische betriebliche und sicherheitstechnische Anforderungen erfüllt.
- Kleines Büronetzwerk (Stern-Topologie)
In vielen kleinen Büros sind alle Mitarbeitergeräte mit einem zentralen Switch oder Router verbunden. Diese Stern-Topologie ist einfach zu verwalten und zu beheben, jedoch wird das zentrale Gerät zu einem kritischen Ausfallpunkt und einer wichtigen Sicherheitskontrolle. - Unternehmenscampus-Netzwerk (Hybride Topologie)
Große Organisationen verwenden häufig hybride Topologien, die Stern-, Mesh- und Baumstrukturen kombinieren. Einzelne Abteilungen können Stern-Topologien verwenden, während die Kerninfrastruktur redundante Mesh-Verbindungen nutzt, um Verfügbarkeit zu gewährleisten und die Segmentierung zu unterstützen. - Rechenzentrumsnetzwerk (Mesh- oder Teil-Mesh-Topologie)
Rechenzentren verwenden häufig Mesh- oder Teil-Mesh-Topologien, um Redundanz zwischen Servern, Switches und Speichersystemen bereitzustellen. Dieses Design verbessert die Fehlertoleranz und unterstützt die hohe Verfügbarkeit kritischer Arbeitslasten. - Cloud-Netzwerkarchitektur (Logische Topologie)
In Cloud-Umgebungen ist die Netzwerktopologie weitgehend logisch und nicht physisch. Virtuelle Netzwerke, Subnetze, Routingtabelle und Sicherheitsgruppen definieren, wie der Datenverkehr zwischen Arbeitslasten fließt, obwohl die physische Infrastruktur abstrahiert ist. - Industrielles oder IoT-Netzwerk (Bus- oder segmentierte Hybrid-Topologie)
Fertigungsanlagen und IoT-Umgebungen können Bus- oder Hybrid-Topologien verwenden, um Sensoren, Controller und Überwachungssysteme zu verbinden. Diese Netzwerke erfordern oft eine starke Segmentierung, um zu verhindern, dass ein einzelnes kompromittiertes Gerät die Abläufe beeinträchtigt. - Heimnetzwerk (Einfache Stern-Topologie)
Die meisten Heimnetzwerke verwenden eine einfache Stern-Topologie, bei der Geräte mit einem einzigen drahtlosen Router verbunden sind. Obwohl einfach, können eine schlechte Konfiguration oder veraltete Firmware das gesamte Netzwerk externen Bedrohungen aussetzen. - Netzwerk eines Dienstanbieters (Hochredundante Mesh-Topologie)
Internetdienstanbieter verlassen sich auf komplexe Mesh-Topologien, um den Datenverkehr effizient zu leiten und die Betriebszeit aufrechtzuerhalten. Mehrere Pfade zwischen den Knoten ermöglichen es, den Datenverkehr bei Ausfällen oder Angriffen umzuleiten.
Diese Beispiele zeigen, dass Netzwerktopologie nicht nur ein theoretisches Konzept ist. Sie beeinflusst direkt, wie Systeme kommunizieren, wie Ausfälle gehandhabt werden und wie effektiv Sicherheitskontrollen in verschiedenen Umgebungen angewendet werden können.
Physikalische Topologie und logische Topologie
Die physikalische Topologie bezieht sich auf das tatsächliche Layout von Kabeln, Geräten und anderen Netzwerkkomponenten. Sie stellt dar, wie das Netzwerk physisch aufgebaut ist.
Die logische Topologie beschreibt, wie Daten innerhalb des Netzwerks fließen, unabhängig von dessen physikalischem Aufbau. Sie bestimmt, wie Geräte kommunizieren und welche Pfade Datenpakete nehmen.
Beispielsweise könnte ein Netzwerk physikalisch eine Stern-Topologie verwenden, aber hinsichtlich der Art und Weise, wie es die Kommunikation handhabt, logisch eine Bus-Topologie einsetzen. Bei der Planung der Cybersicherheit müssen sowohl physikalische als auch logische Layouts berücksichtigt werden, da es auf beiden Ebenen Schwachstellen geben kann.

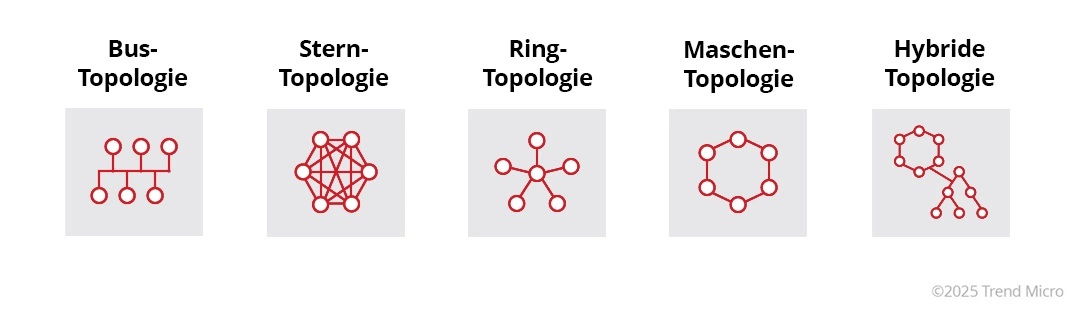

Arten von Netzwerktopologien
Bus-Topologie
In einer Bus-Topologie sind alle Knoten mit einer einzigen Kommunikationsleitung verbunden. Jeder Knoten entspricht dabei einer Bushaltestelle auf einer Route. Diese Variante ist zwar einfach einzurichten, bietet jedoch nur begrenzte Skalierbarkeit und ist sehr anfällig für einzelne Fehlerquellen. Eine Störung an einer beliebigen Stelle entlang einer Bus-Topologie könnte das gesamte Netzwerk lahmlegen.
Stern-Topologie
Eine Stern-Topologie ist so konfiguriert, dass jeder Knoten in einem Netzwerk direkt mit einem zentralen Hub oder Switch verbunden ist. Diese Topologie ist eine der gängigsten, da sie einfach und leicht zu verwalten ist. Der zentrale Hub wird jedoch zu einer kritischen Schwachstelle. Wenn er ausfällt oder kompromittiert wird, kann das gesamte Netzwerk ausfallen.
Ring-Topologie
In einer Ringtopologie ist jedes Gerät mit zwei anderen verbunden, wodurch ein Ring entsteht. Daten werden in eine Richtung übertragen. Das verbessert zwar die Vorhersagbarkeit, führt jedoch zu Latenzzeiten und birgt das Risiko eines Ausfalls, wenn ein nicht mehr funktioniert. Eine Ausnahme bilden fehlertolerante Mechanismen wie Dual-Ring-Topologien.
Mesh-Topologie
In einer Full-Mesh-Netzwerktopologie ist jeder Knoten mit mehreren anderen Knoten verbunden. Diese umfangreiche Interkonnektivität bietet hervorragende Redundanz und Fehlertoleranz, ist jedoch kostspielig und komplex zu implementieren. Partielle Mesh-Topologien reduzieren die Kosten und erhalten gleichzeitig die Redundanz.
Hybride-Topologie
Hybrid-Topologien kombinieren Elemente aus zwei oder mehr verschiedenen Topologien, um spezifische Anforderungen zu erfüllen. Ein Stern-Bus-Hybrid beispielsweise kann innerhalb von Abteilungen Stern-Konfigurationen verwenden, diese jedoch über eine Bus-Struktur miteinander verbinden. Sicherheitsstrategien müssen die einzigartigen Risiken jeder zugrunde liegenden Topologie berücksichtigen.
Netzwerktopologie in der Cybersicherheit
Eine durchdachte Netzwerktopologie kann die Erkennung von Bedrohungen beschleunigen, die Incident Response optimieren und den potenziellen Schaden begrenzen, den ein Angreifer verursachen kann.
Ein Beispiel: In einem schlecht segmentierten Netzwerk könnte sich ein Angreifer, sobald er einen Endpunkt geknackt hat, leicht lateral durch die Systeme bewegen, seine Berechtigungen erweitern sensible Daten abgreifen. Im Gegensatz dazu kann eine sicher segmentierte Topologie mit Firewalls, VLANs und isolierten kritischen Systemen Eindringlinge auf einen begrenzten Bereich beschränken. Das schafft wertvolle Zeit für die Erkennung und Reaktion.
Zusätzlich beeinflusst die Netzwerktopologie folgende Bereiche:
Funktionen zur Bedrohungserkennung: Zentralisierte Topologien erleichtern die Überwachung des Datenverkehrs, können jedoch auch zentrale Schwachstellen in der Übersicht verursachen. Dezentrale Strukturen erfordern hingegen komplexere Strategien zur Sicherstellung der Transparenz.
Reaktionszeiten: Netzwerke mit Redundanz und mehreren Kommunikationspfaden können sich schneller von gezielten Angriffen oder Ausfällen erholen.
Schwachstellen-Management: Die Topologie beeinflusst, wie Patches, Konfigurationen und Sicherheitsrichtlinien in einem Unternehmen bereitgestellt und durchgesetzt werden.
Mit dem Wissen um diese Dynamiken können CybersicherheitsteamsBest Practices für die Netzwerksicherheit besser an den technischen Realitäten der Netzwerkarchitektur ausrichten.

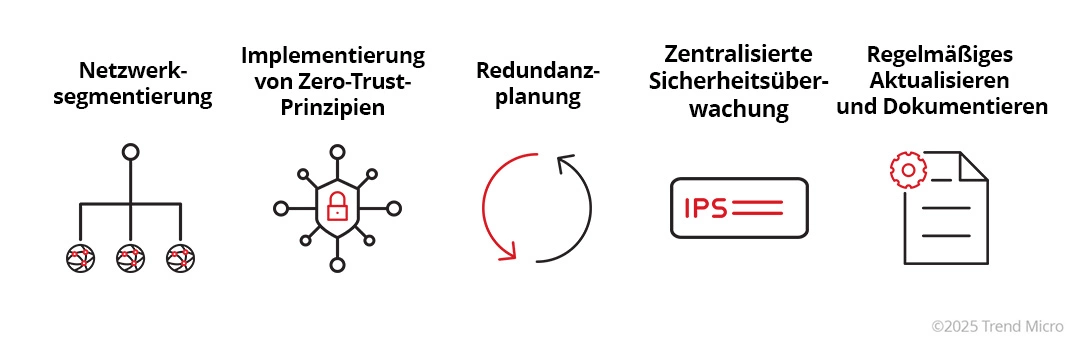

Best Practices für die Entwicklung sicherer Netzwerktopologien
Beim Entwurf einer sicheren Netzwerktopologie sollten Sie folgende Praktiken berücksichtigen:
Netzwerksegmentierung: Teilen Sie Netzwerke auf der Grundlage von Sensibilität und Funktion in Zonen auf. Nutzen Sie VLANs und Firewalls, um kritische Assets von weniger sicheren Bereichen zu isolieren.
Zero-Trust-Prinzipien: Entwerfen Sie Ihr Netzwerk unter der Annahme, dass kein implizites Vertrauen besteht – überprüfen und überwachen Sie die gesamte Kommunikation.
Redundanzplanung: Sorgen Sie für Backup-Kommunikationswege und Failover-Mechanismen, um die Kontinuität des Dienstes bei Angriffen oder Geräteausfällen aufrechtzuerhalten.
Zentralisierte Sicherheitsüberwachung: Positionieren Sie IDS-/IPS-Systeme und Protokollsammler strategisch an wichtigen Netzwerkdrosselpunkten, um die Transparenz und Bedrohungserkennung zu maximieren.
- Regelmäßige Aktualisierung und Dokumentation: Überprüfen Sie regelmäßig das Netzwerkdesign und aktualisieren Sie die Dokumentation, um Änderungen widerzuspiegeln. Veraltete Netzwerkpläne sind bei einem Vorfall ein ernsthaftes Risiko.
Netzwerktopologie für eine stärkere Netzwerksicherheit
Ihre Netzwerktopologie bestimmt nicht nur, wie Systeme miteinander verbunden werden, sondern definiert auch, wie Sie sie verteidigen können.
Wenn Sie verstehen, wie Daten zwischen Endpunkten, Benutzern, Anwendungen und Geräten fließen, erhalten Sie ein klareres Bild Ihrer Angriffsfläche. Trend Vision One™ – Network Security nutzt diese Erkenntnisse, um Echtzeittransparenz, Inline-Bedrohungsprävention und skalierbaren Schutz auch in den hoch komplexen Netzwerkumgebungen zu bieten.
Die Plattform Trend Vision One bietet integrierte Threat Intelligence, Highspeed-Erkennung und Zero-Trust-Durchsetzung. Sie passt Sicherheitskontrollen an Ihre Netzwerkarchitektur an – und trägt so dazu bei, Sicherheitsverletzungen zu verhindern, bevor sie sich ausbreiten.
Joe Lee ist Vice President of Product Management bei Trend Micro. Er leitet die globale Entwicklung von Strategien und Produkten für Lösungen zur E-Mail- und Netzwerksicherheit in Unternehmen.
Häufig gestellte Fragen (FAQs)
Was ist Netzwerktopologie?
Netzwerktopologie beschreibt die strukturelle Anordnung von Geräten und Verbindungen, beeinflusst Leistung, Skalierbarkeit und Netzwerksicherheit.
Was sind die Haupttypen von Netzwerktopologien?
Zu den gängigen Typen gehören Stern-, Bus-, Ring-, Mesh- und Hybridtopologien, jeweils mit spezifischen Vorteilen für Stabilität.
Warum ist Netzwerktopologie für Cybersicherheit wichtig?
Sie bestimmt Datenfluss und Schwachstellen, entscheidend für effektive Sicherheitsmaßnahmen und Schutz vor Cyberbedrohungen.
Welche Netzwerktopologie ist am sichersten?
Mesh-Topologie gilt als am sichersten dank redundanter Pfade und dezentralem Design, minimiert Ausfälle und Angriffe.
Was ist der Unterschied zwischen physischer und logischer Topologie?
Physisch beschreibt Hardware-Anordnung, logisch definiert Datenfluss und Kommunikationswege im Netzwerk.
Wie wählen Unternehmen die beste Netzwerktopologie?
Unternehmen sollten Skalierbarkeit, Kosten, Leistung und Sicherheitsanforderungen analysieren, um die passende Topologie auszuwählen.
Wie schützt Trend Micro Ihre Netzwerkinfrastruktur?
Trend Micro bietet Bedrohungserkennung, Netzsegmentierung und Endpunktschutz für umfassende Sicherheit gegen Cyberangriffe.
