La topologie réseau fait référence à la disposition physique et logique des nœuds et des connexions au sein d'un réseau informatique. Ces configurations déterminent la manière dont les dispositifs sont interconnectés, la manière dont les données se déplacent sur le réseau et la résilience d’un réseau contre les défaillances ou les attaques.
Table of Contents
Qu'est-ce que la topologie de réseau ?
Un réseau est constitué d'un ensemble de nœuds interconnectés qui peuvent communiquer entre eux. Les nœuds peuvent inclure des appareils tels que des ordinateurs, des serveurs, des routeurs et des commutateurs. Les topologies réseau sont généralement visualisées à l'aide d'un graphique qui montre les connexions entre les nœuds.
Choisir la bonne topologie réseau ne consiste pas seulement à optimiser la transmission des données : elle affecte directement votre posture de cybersécurité, votre efficacité opérationnelle, ainsi que la vitesse et l’efficacité avec lesquelles votre organisation peut répondre aux incidents de sécurité.
Quels sont les composants des topologies réseau ?
Les topologies réseau sont composées de plusieurs composants clés qui définissent le fonctionnement du réseau :
Nœuds : Les nœuds sont les endpoints ou les appareils d’un réseau, tels que les ordinateurs, les serveurs, les imprimantes, les routeurs et les appareils IoT, qui transmettent, reçoivent ou stockent des données. Dans n'importe quelle topologie, ces nœuds doivent être protégés par des contrôles d'accès, des outils de sécurité des endpoints et des correctifs réguliers pour minimiser l'exposition aux menaces.
Liens : Les liens sont les supports de transmission (filaire, comme Ethernet, ou sans fil, comme Wi-Fi) qui transportent des données entre les nœuds. La qualité, la vitesse et le type de liaison influencent la vitesse à laquelle les données peuvent se déplacer et la résilience du réseau aux perturbations.
Cartes d'interface réseau (NIC) : Les cartes réseau sont des composants matériels dans un nœud qui lui permettent de se connecter à un réseau. Ils gèrent la façon dont un appareil accède à la liaison, transmet des données et reçoit des paquets. Chaque carte réseau possède une adresse MAC unique, qui peut être utilisée pour l’authentification, le contrôle d’accès ou l’analyse légale dans les enquêtes de sécurité.
- Commutateurs et routeurs : Les commutateurs fonctionnent au sein des réseaux locaux (LAN) pour diriger le trafic entre les appareils, tandis que les routeurs connectent différents réseaux (par ex., un réseau d’entreprise à Internet). Ces dispositifs servent de points de contrôle clés dans toutes les topologies. Ils hébergent souvent des fonctions de sécurité telles que les règles de pare-feu, la détection des intrusions, la segmentation VLAN et la surveillance du trafic.
Beispiele für Netzwerktopologien
Voici des exemples courants montrant comment les choix de topologie de réseau répondent à des besoins opérationnels et de sécurité spécifiques.
- Réseau de petit bureau (Topologie en étoile)
Dans de nombreux petits bureaux, tous les appareils des employés se connectent à un commutateur ou routeur central. Cette topologie en étoile est facile à gérer et à dépanner, mais l'appareil central devient un point de défaillance critique et un contrôle de sécurité clé. - Réseau de campus d'entreprise (Topologie hybride)
Les grandes organisations utilisent souvent des topologies hybrides, combinant des structures en étoile, en maillage et en arbre. Les départements individuels peuvent utiliser des topologies en étoile, tandis que l'infrastructure centrale utilise des connexions en maillage redondantes pour garantir la disponibilité et soutenir la segmentation. - Réseau de centre de données (Topologie en maillage ou maillage partiel)
Les centres de données utilisent couramment des topologies en maillage ou en maillage partiel pour fournir une redondance entre les serveurs, les commutateurs et les systèmes de stockage. Ce design améliore la tolérance aux pannes et soutient la haute disponibilité pour les charges de travail critiques. - Architecture de réseau cloud (Topologie logique)
Dans les environnements cloud, la topologie de réseau est largement logique plutôt que physique. Les réseaux virtuels, les sous-réseaux, les tables de routage et les groupes de sécurité définissent comment le trafic circule entre les charges de travail, même si l'infrastructure physique est abstraite. - Réseau industriel ou IoT (Topologie en bus ou hybride segmentée)
Les usines de fabrication et les environnements IoT peuvent utiliser des topologies en bus ou hybrides pour connecter des capteurs, des contrôleurs et des systèmes de surveillance. Ces réseaux nécessitent souvent une segmentation forte pour empêcher un appareil compromis d'affecter les opérations. - Réseau domestique (Topologie en étoile simple)
La plupart des réseaux domestiques utilisent une topologie en étoile simple, où les appareils se connectent à un seul routeur sans fil. Bien que simple, une mauvaise configuration ou un firmware obsolète peut exposer l'ensemble du réseau à des menaces externes. - Réseau de fournisseur de services (Topologie en maillage hautement redondante)
Les fournisseurs de services Internet s'appuient sur des topologies en maillage complexes pour acheminer le trafic efficacement et maintenir la disponibilité. Plusieurs chemins entre les nœuds permettent de rediriger le trafic lors de pannes ou d'attaques.
Ces exemples montrent que la topologie de réseau n'est pas seulement un concept théorique. Elle influence directement la manière dont les systèmes communiquent, comment les pannes sont gérées et comment les contrôles de sécurité peuvent être appliqués efficacement dans différents environnements.
Topologie physique vs. topologie logique
- La topologie physique fait référence à la disposition réelle des câbles, des appareils et des autres composants du réseau. Elle représente la manière dont le réseau est physiquement construit.
- La topologie logique décrit comment les données circulent au sein du réseau, indépendamment de sa conception physique. Elle détermine comment les appareils communiquent et quels chemins les paquets de données empruntent.
Par exemple, un réseau pourrait utiliser une topologie physique en étoile mais implémenter une topologie logique en bus en termes de gestion des communications. Les dispositions physiques et logiques doivent être prises en compte dans la planification de la cybersécurité, car des vulnérabilités peuvent exister à l'un ou l'autre niveau.
Quels sont les types de topologies de réseau ?
Topologie de bus
Dans une topologie de bus, tous les nœuds sont connectés à une seule ligne de communication, chaque nœud représentant un arrêt de bus sur un itinéraire. Bien qu'il soit facile à configurer, son évolutivité est limitée et il est très vulnérable aux points de défaillance uniques. Une perturbation n'importe où le long d'une topologie de bus pourrait détruire l'ensemble du réseau.
Topologie en étoile
Une topologie en étoile est configurée de sorte que chaque nœud d’un réseau est directement connecté à un hub ou commutateur central. C'est l'une des topologies les plus courantes en raison de sa simplicité et de sa facilité de gestion. Cependant, le hub central devient une vulnérabilité critique, et s’il tombe en panne ou est compromis, l’ensemble du réseau peut tomber en panne.
Topologie en anneau
Dans une topologie en anneau, chaque dispositif est connecté à deux autres, formant un anneau. Les données se déplacent dans une seule direction, et bien que cela améliore la prévisibilité, elles introduisent de la latence et sont vulnérables en cas de défaillance d’un nœud, sauf si des mécanismes tolérants aux pannes tels que les topologies à double anneau sont utilisés.
Topologie en maillage
Dans une topologie de réseau maillé complète, chaque nœud est interconnecté à plusieurs autres nœuds. Cette interconnectivité étendue offre une excellente redondance et une excellente tolérance aux pannes, mais est coûteuse et complexe à mettre en œuvre. Les topologies de maillage partielles réduisent certains coûts tout en maintenant la redondance.
Topologie hybride
Les topologies hybrides combinent des éléments de deux topologies différentes ou plus pour répondre à des besoins spécifiques. Par exemple, un hybride étoile-bus peut utiliser des configurations en étoile au sein des services, mais les connecter à l’aide d’une structure de bus. Les stratégies de sécurité doivent tenir compte des risques uniques de chaque topologie sous-jacente.
Pourquoi la topologie de réseau est importante dans la cybersécurité
Une topologie de réseau bien pensée peut faciliter une détection plus rapide des menaces, simplifier la réponse aux incidents et limiter les dommages potentiels qu'un assaillant peut infliger.
Par exemple, dans un réseau mal segmenté, une fois qu'un attaquant pirate un endpoint, il peut facilement se déplacer latéralement entre les systèmes pour faire remonter les privilèges ou extraire des données sensibles. En revanche, une topologie segmentée en toute sécurité avec des pare-feu, des VLAN et des systèmes critiques isolés en place peut contenir des intrusions dans une zone limitée, ce qui représente un temps précieux pour la détection et la réponse.
De plus, la topologie du réseau influence les éléments suivants:
Fonctionnalités de détection des menaces : Les topologies centralisées facilitent la surveillance du trafic, mais peuvent également introduire des points uniques de défaillance de la surveillance, tandis que les structures décentralisées nécessitent des stratégies de visibilité plus complexes.
Temps de réponse : Les réseaux conçus avec une redondance et plusieurs chemins de communication peuvent se restaurer plus rapidement après des attaques ou des défaillances ciblées.
Gestion des vulnérabilités : La topologie a un impact sur la manière dont les correctifs, les configurations et les politiques de sécurité sont déployés et appliqués dans une organisation.
La compréhension de ces dynamiques permet aux équipes de cybersécurité de mieux aligner les meilleures pratiques de sécurité du réseau sur les réalités techniques de l’architecture du réseau.

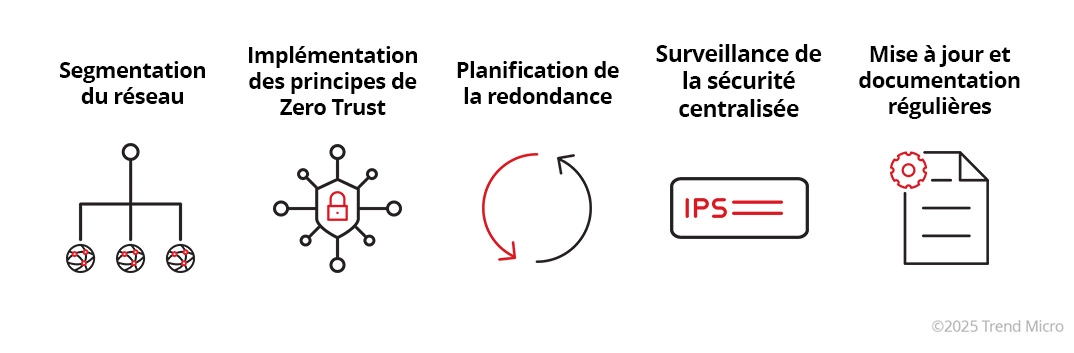

Meilleures pratiques pour la conception de topologies de réseau sécurisées
Pour concevoir une topologie de réseau sécurisée, considérez les pratiques suivantes :
Segmentation du réseau : Segmentez les réseaux en zones en fonction de la sensibilité et de la fonction, en utilisant des VLAN et des pare-feu pour isoler les actifs critiques des zones moins sécurisées.
Mettre en œuvre les principes Zero Trust : Concevez votre réseau en supposant qu’il n’y ait pas de confiance implicite : vérifiez et surveillez toutes les communications.
Planification de la redondance : Assurez-vous qu'il existe des chemins de communication de sauvegarde et des mécanismes de basculement pour maintenir la continuité des services pendant les attaques ou les pannes d'équipement.
Surveillance centralisée de la sécurité : Positionnez les systèmes IDS/IPS et les collecteurs de logs de manière stratégique aux principaux points de congestion du réseau pour maximiser la visibilité et la détection des menaces.
- Mettre à jour et documenter régulièrement : Vérifiez régulièrement la conception du réseau et mettez à jour la documentation pour refléter les chang
Renforcez la sécurité du réseau avec un outil de cartographie de la topologie réseau
La topologie de votre réseau ne détermine pas seulement comment les systèmes sont connectés – elle définit aussi comment vous pouvez les sécuriser.
Comprendre la façon dont les données circulent entre les terminaux, les utilisateurs, les applications et les appareils vous offre une meilleure visibilité sur votre surface d’attaque. Trend Vision One™ – Network Security exploite ces informations pour offrir une visibilité en temps réel, une prévention des menaces en ligne et une protection évolutive, même dans les environnements les plus complexes.
Grâce à une veille sur les menaces intégrée, une détection ultra-rapide et une application du modèle Zero Trust, la plateforme Trend Vision One aligne les contrôles de sécurité sur votre architecture réseau, vous aidant à stopper les attaques avant qu’elles ne se propagent.
Joe Lee est vice-président de la gestion des produits chez Trend Micro, où il dirige la stratégie mondiale et le développement de produits pour les solutions de messagerie d'entreprise et de sécurité réseau.
Foire aux questions (FAQ)
Qu’est-ce que la topologie réseau ?
La topologie réseau est la disposition des appareils et connexions, influençant performance, évolutivité et sécurité.
Quels sont les principaux types de topologies réseau ?
Les types courants incluent étoile, bus, anneau, maillage et hybride, chacun offrant des avantages spécifiques.
Pourquoi la topologie réseau est-elle importante pour la cybersécurité ?
Elle impacte le flux de données et les points vulnérables, essentielle pour des mesures de sécurité efficaces.
Quelle topologie réseau est la plus sécurisée ?
La topologie en maillage est la plus sécurisée grâce à ses chemins redondants et son design décentralisé.
Quelle est la différence entre topologie physique et logique ?
La physique concerne la disposition matérielle, la logique définit le flux et les chemins de communication.
Comment les entreprises choisissent-elles la meilleure topologie réseau ?
Elles évaluent évolutivité, coût, performance et sécurité pour sélectionner la topologie adaptée à leurs besoins.
Comment Trend Micro protège-t-il votre infrastructure réseau ?
Trend Micro fournit détection avancée, segmentation et sécurité des endpoints pour contrer les cybermenaces.
